Kategori Pemeriksaan Visual.
Pemeriksaan visual merupakan tahap awal pemeriksaan yaitu
pemeriksaan beberapa masalah yang dapat ditangkap dengan mudah melalui
pandangan mata atau apnca indra kita. Pemeriksaan ini misalnya:
· Pemeriksaan sambungan-sambungan kabel, seperti kabel poer atau
kabel data. Apakah terdapat kabel yang lepas atau tidak tersambung
dengan benar.
· Pemeriksaan “jumper” seperti jumper motherboard, harddisk atau CD
ROM, apakah konfigurasinya sudah betul?
· Pemeriksaan pemasangan kartu-kartu seperti kartu grafis, kartu audio
dan sebagainya.
· Pemeriksaan PCB- apakah ada yang bengkok, jalur putus, atau “burnout”,
apakah ada cip yang terbakar dan sebagainya.
Kategori Pemeriksaan Bunyi
Pemeriksaan bunyi merupakan pemeriksaan komponen dengan
mendengarkan bunyi-bunyi yang dapat memberikan arti sendiri akan kondisi
komputer. Sebagai contoh adalah:
· Bunyi mekanikal boleh didengar dari putaran disk, putaran kipas dan
lain-lain. Apakah bunyi komponen-komponen tersebut normal seperti
biasa?
· Pendeteksian bunyi beep yang muncul ketika POST. Bunyi beep
yang ditimbulkan BIOS, memberikan arti tertentu.
Kategori Pemeriksaan Kondisi
Pemeriksaan ini memerlukan interaksi yang lebih khusus seperti
misalnya menyentuh cip untuk merasakan suhunya. CPU yang mempunyai
panas berlebihan, tentunya akan menimbulkan masalah. Jika CPU memiliki
chip yang besar seperti EPROM, mestinya memiliki suhu yang hangat saja.
Sedangkan chip yang kecil tidak panas langsung. Chip keramik lebih panas
daripada yang dibuat dari plastik. Jika terlalu sejuk ini mungkin
menunjukkan cip tersebut mati atau tidak ada arus yang sampai kepadanya.
Kategori Pemeriksaan Isyarat
Ini adalah cara terakhir jika semua langkah yang dilakukan tidak
mampu mendeteksi dan menyelesaikan masalah. Pemeriksaan ini lebih
complicated, memerlukam peralatan khusus, dokumen dan gambar system
serta pengetahuan yang mendalam mengenai system juga elektronik. Jika
anda belum berpengalaman dikategori ini, jangan ragu-ragu untuk
berkonsultasi dengan orang yang anda anggap lebih berpengalaman.
Jumat, 24 Desember 2010
deteksi troubleshooting pada komputer
Terdapat dua macam teknik dalam mendeteksi permasalahan dalam komputer, yaitu teknik Forward dan teknik Backward. Untuk lebih mengenal kedua teknik tersebut, ada baiknya kita bahas terlebih dahulu definisi dari masing-masing teknik tersebut.
1. Teknik Forward
Sesuai dengan namanya, maka dalam teknik ini segala macam permasalahan dideteksi semenjak awal komputer dirakit dan biasanya teknik ini hanya digunakan oleh orang-orang dealer komputer yang sering melakukan perakitan komputer. Pada teknik ini hanya dilakukan pendeteksian masalah secara sederhana dan dilakukan sebelum komputer dinyalakan (dialiri listrik). Untuk mempermudah silakan simak contoh berikut :
Setelah komputer selesai dirakit, maka dilakukan pemeriksaan pada semua Hardware yang telah terpasang, misalnya memeriksa hubungan dari kabel Power Supply ke soket power pada Motherboard.
Untuk casing ATX, kita periksa apakah kabel Power Switch sudah terpasang dengan benar.
2. Teknik Backward
Hampir sama dengan teknik sebelumnya, teknik Backward adalah teknik untuk mendeteksi kesalahan pada komputer setelah komputer dinyalakan (dialiri listrik). Teknik lebih banyak digunakan karena pada umumnya permasalahan dalam komputer baru akan timbul setelah “jam terbang” komputernya sudah banyak dan ini sudah merupakan hal yang wajar. Dapat kita ambil beberapa contoh sebagai berikut :
Floppy Disk yang tidak dapat membaca disket dengan baik.
Komputer tidak mau menyala saat tombol power pada casing ditekan.
Tabel Pendeteksian Masalah
Setelah penjelasan sederhana dari kedua teknik tersebut penulis akan membahas lebih dalam lagi ke teknik Backward, karena bagi pengguna komputer rumahan tentunya teknik ini lebih banyak akan digunakan ketimbang teknik Forward. Untuk lebih mempermudah dalam pendeteksian masalah pada komputer Anda, silakan simak tabel berikut :
No Komponen Pendeteksian Masalah
1 Power Supply Analisa Pengukuran
2 Motherboard
3 Speaker
4 RAM Analisa Suara
5 VGA Card + Monitor
6 Keyboard Analisa Tampilan
7 Card I/O
8 Disk Drive
9 Disket
Analisa Pengukuran
Pada tahapan ini, pendeteksian masalah dengan cara mengukur tegangan listrik pada komponen nomor 1 sampai 3. Gunakan alat bantu seperti multitester untuk mengukur tegangan yang diterima atau diberikan komponen tersebut.
Contoh : Mengukur tegangan listrik yang diterima oleh Power Supply, lalu mengukur tegangan yang diberikan oleh Power Supply ke komponen lainnya.
Analisa Suara
Pada tahapan ini pendeteksian masalah menggunakan kode suara (beep) yang dimiliki oleh BIOS dan dapat kita dengar lewat PC Speaker. Pastikan kabel PC Speaker sudah terpasang dengan baik. Kemungkinan letak permasalahan ada di komponen nomor 4 dan 5. Untuk mempermudah pengenalan kode suara tersebut, silakan simak keterangan berikut :
Bunyi beep pendek satu kali, artinya sistem telah melakukan proses Boot dengan baik.
Bunyi beep pendek 2 kali, artinya ada masalah pada konfigurasi atau seting pada CMOS.
Bunyi beep panjang 1 kali dan pendek 1 kali, artinya ada masalah pada Motherboard atau DRAM.
Bunyi beep panjang 1 kali dan pendek 2 kali, artinya ada masalah pada monitor atau VGA Card.
Bunyi beep panjang 1 kali dan pendek 3 kali, artinya ada masalah pada Keyboard.
Bunyi beep panjang 1 kali dan pendek 9 kali, artinya ada masalah pada ROM BIOS.
Bunyi beep panjang terus-menerus, artinya ada masalah di DRAM.
Bunyi beep pendek terus-menerus, artinya ada masalah penerimaan tegangan (power).
Pada beberapa merk Motherboard akan mengeluarkan bunyi beep beberapa kali apabila temperatur processornya terlalu tinggi (panas).
Catatan : kode bunyi beep diatas berlaku pada AWARD BIOS, untuk jenis BIOS yang lain kemungkinan memiliki kode bunyi beep yang berbeda.
Analisa Tampilan
Pada tahapan ini pendeteksian masalah cenderung lebih mudah karena letak permasalahan dapat diketahui berdasarkan pesan error yang ditampilkan di monitor. Kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9.
Contoh : Pada saat komputer dinyalakan tampil pesan Keyboard Error, maka dapat dipastikan letak permasalahan hanya pada Keyboard.
Cara Cepat Mengenali Troubleshooting
Apabila terjadi masalah dan sistem masih memberikan tampilan pesan pada monitor atau disertai dengan bunyi beep 1 atau 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9, yaitu pada Keyboard, Card I/O, Disk Drive dan Disket.
Apabila terjadi masalah dan sistem memberikan kode bunyi beep lebih dari 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 4 dan 5, yaitu RAM, VGA Card dan Monitor.
Sedangkan untuk masalah yang tidak disertai pesan pada monitor atau kode bunyi beep, kemungkinan besar letak permasalahan ada di komponen nomor 1 dan 2, yaitu Power Suplly dan Motherboard.
1. Teknik Forward
Sesuai dengan namanya, maka dalam teknik ini segala macam permasalahan dideteksi semenjak awal komputer dirakit dan biasanya teknik ini hanya digunakan oleh orang-orang dealer komputer yang sering melakukan perakitan komputer. Pada teknik ini hanya dilakukan pendeteksian masalah secara sederhana dan dilakukan sebelum komputer dinyalakan (dialiri listrik). Untuk mempermudah silakan simak contoh berikut :
Setelah komputer selesai dirakit, maka dilakukan pemeriksaan pada semua Hardware yang telah terpasang, misalnya memeriksa hubungan dari kabel Power Supply ke soket power pada Motherboard.
Untuk casing ATX, kita periksa apakah kabel Power Switch sudah terpasang dengan benar.
2. Teknik Backward
Hampir sama dengan teknik sebelumnya, teknik Backward adalah teknik untuk mendeteksi kesalahan pada komputer setelah komputer dinyalakan (dialiri listrik). Teknik lebih banyak digunakan karena pada umumnya permasalahan dalam komputer baru akan timbul setelah “jam terbang” komputernya sudah banyak dan ini sudah merupakan hal yang wajar. Dapat kita ambil beberapa contoh sebagai berikut :
Floppy Disk yang tidak dapat membaca disket dengan baik.
Komputer tidak mau menyala saat tombol power pada casing ditekan.
Tabel Pendeteksian Masalah
Setelah penjelasan sederhana dari kedua teknik tersebut penulis akan membahas lebih dalam lagi ke teknik Backward, karena bagi pengguna komputer rumahan tentunya teknik ini lebih banyak akan digunakan ketimbang teknik Forward. Untuk lebih mempermudah dalam pendeteksian masalah pada komputer Anda, silakan simak tabel berikut :
No Komponen Pendeteksian Masalah
1 Power Supply Analisa Pengukuran
2 Motherboard
3 Speaker
4 RAM Analisa Suara
5 VGA Card + Monitor
6 Keyboard Analisa Tampilan
7 Card I/O
8 Disk Drive
9 Disket
Analisa Pengukuran
Pada tahapan ini, pendeteksian masalah dengan cara mengukur tegangan listrik pada komponen nomor 1 sampai 3. Gunakan alat bantu seperti multitester untuk mengukur tegangan yang diterima atau diberikan komponen tersebut.
Contoh : Mengukur tegangan listrik yang diterima oleh Power Supply, lalu mengukur tegangan yang diberikan oleh Power Supply ke komponen lainnya.
Analisa Suara
Pada tahapan ini pendeteksian masalah menggunakan kode suara (beep) yang dimiliki oleh BIOS dan dapat kita dengar lewat PC Speaker. Pastikan kabel PC Speaker sudah terpasang dengan baik. Kemungkinan letak permasalahan ada di komponen nomor 4 dan 5. Untuk mempermudah pengenalan kode suara tersebut, silakan simak keterangan berikut :
Bunyi beep pendek satu kali, artinya sistem telah melakukan proses Boot dengan baik.
Bunyi beep pendek 2 kali, artinya ada masalah pada konfigurasi atau seting pada CMOS.
Bunyi beep panjang 1 kali dan pendek 1 kali, artinya ada masalah pada Motherboard atau DRAM.
Bunyi beep panjang 1 kali dan pendek 2 kali, artinya ada masalah pada monitor atau VGA Card.
Bunyi beep panjang 1 kali dan pendek 3 kali, artinya ada masalah pada Keyboard.
Bunyi beep panjang 1 kali dan pendek 9 kali, artinya ada masalah pada ROM BIOS.
Bunyi beep panjang terus-menerus, artinya ada masalah di DRAM.
Bunyi beep pendek terus-menerus, artinya ada masalah penerimaan tegangan (power).
Pada beberapa merk Motherboard akan mengeluarkan bunyi beep beberapa kali apabila temperatur processornya terlalu tinggi (panas).
Catatan : kode bunyi beep diatas berlaku pada AWARD BIOS, untuk jenis BIOS yang lain kemungkinan memiliki kode bunyi beep yang berbeda.
Analisa Tampilan
Pada tahapan ini pendeteksian masalah cenderung lebih mudah karena letak permasalahan dapat diketahui berdasarkan pesan error yang ditampilkan di monitor. Kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9.
Contoh : Pada saat komputer dinyalakan tampil pesan Keyboard Error, maka dapat dipastikan letak permasalahan hanya pada Keyboard.
Cara Cepat Mengenali Troubleshooting
Apabila terjadi masalah dan sistem masih memberikan tampilan pesan pada monitor atau disertai dengan bunyi beep 1 atau 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 6 sampai 9, yaitu pada Keyboard, Card I/O, Disk Drive dan Disket.
Apabila terjadi masalah dan sistem memberikan kode bunyi beep lebih dari 2 kali, maka kemungkinan letak permasalahan ada di komponen nomor 4 dan 5, yaitu RAM, VGA Card dan Monitor.
Sedangkan untuk masalah yang tidak disertai pesan pada monitor atau kode bunyi beep, kemungkinan besar letak permasalahan ada di komponen nomor 1 dan 2, yaitu Power Suplly dan Motherboard.
Kamis, 16 Desember 2010
cara instalasi ubuntu
Berikut panduan langkah demi langkah instalasi Ubuntu 9.10
Ubuntu 9.10 yang juga dikenal dengan sebutan Karmic Koala telah dirilis pada tanggal 29 Oktober 2009 yang merupakan rilis kesebelas dari OS Ubuntu. Tutorial ini dibuat untuk memberikan panduan kepada siapaun yang ingin menginstall Ubuntu 9.10 pada komputer pribadinya.
Cara install Ubuntu 9.10 ini ditujukan untuk orang-orang yang belum pernah menginstall Ubuntu pada komputernya namun menginginkan os ini beroperasi pada komputernya. Tutorial ini akan memudahkan pekerjaan Anda dalam melakukan instalasi Ubuntu 9.10, namun jika Anda mengalami permasalahan dalam proses instalasi, jangan ragu untuk menggunakan media komentar di bawah postingan ini, kami atau teman-teman pengunjung blog KomputerTips.com akan membantu Anda.
Update: Spesifikasi Minimum Ubuntu
Persyaratan:
Anda butuh Ubuntu 9.10 Desktop ISO image yang sesuai dengan arsitektur komputer Anda (i386 atau amd64), dan bisa didownload dari sini. Bila download Anda sudah selesai, bakar ISO image tersebut dengan aplikasi CD/DVD burning favorit Anda (Nero, CDBurnerXP, Roxio) pada CD blank dengan speed 8x.
Pilih bahasa yang Anda inginkan…

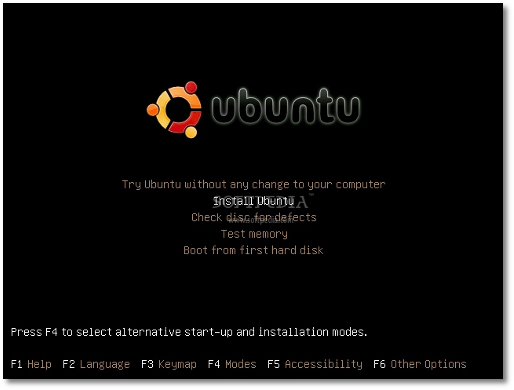

Pilih opsi kedua “Install Ubuntu” dan tekan tombol “enter”…
Tunggu sampai CD dimuat ke dalam RAM…
Anda akan melihat wallpaper untuk beberapa saat. Ketika installer muncul, Anda akan bisa memilih bahasa yang Anda inginkan untuk keseluruhan proses instalasi. Klik tombol “Forward” untuk melanjutkan…
Dimana Anda?
Layar kedua akan menampilkan peta bumi. Waktu dari sistem komputer Anda akan menggunakan pilihan lokasi yang Anda tentukan. Anda juga dapat memilih lokasi menggunakan drop down list yang terletak pada bagian bawah layar. Klik tombol “Forward” setelah Anda memilih lokasi yang diinginkan…
Test keyboard Anda
Pada layar ketiga, Anda bisa memilih layout keyboard yang Anda inginkan. Namun layout default biasanya adalah yang sering digunakan. Klik tombol “Forward” jika konfigurasi keyboard telah selesai Anda tentukan.
Partisi Hard Disk
Anda memiliki empat pilihan:
1. Jika komputer Anda sudah ada os lain (misalnya Windows 7) dan Anda menginginkan sistem dual boot, pilih opsi pertama: “Install them side by side, choosing between them at each startup”.
Catatan: Opsi ini hanya akan muncul apabila Anda memiliki operating system lain di komputer Anda, seperti Microsoft Windows. Perlu diingat, bahwa setelah instalasi Windows boot loader akan ditimpa oleh Ubuntu boot loader!
2. Jika Anda ingin menghapus operating system yang ada, atau hard drive sudah kosong dan Anda ingin installer secara otomatis melakukan partisi hard drive, pilihlah opsi kedua, “Use the entire disk”.
3. Opsi ketiga adalah “Use the largest continuous free space” dan akan menginstall Ubuntu 9.10 pada space yang belum dipartisi pada hard drive yang dipilih.
4. Opsi keempat adalah “Specify partitions manually” dan pilihan ini sangat direkomendasikan untuk pengguna level advanced, pilihan ini untuk membuat partisi khusus atau melakukan format hard drive dengan sistem file lain. Ini juga dapat digunakan untuk membuat partisi /home yang sangat berguna untuk melakukan instalasi ulang keseluruhan sistem.
Berikut cara yang digunakan apabila Anda melakukan partisi manual dengan /home:
- Pilih “Specifiy partitions manually (advanced)” dan klik tombol “Forward”.
- Pastikan hard drive yang dipilih sudah benar. /dev/sda adalah physical hard drive pertama. /dev/sdb adalah hard drive kedua pada komputer Anda. Jadi, pastikan hard drive mana yang ingin Anda format! Kalau tidak, Anda akan kehilangan seluruh data pada hard drive tersebut!
- Misalkan hard drive yang dipilih kosong (tidak ada operating system atau data penting pada hard drive yang dipilih), namun ada sedikit partisi. Pilih setiap partisi dan klik tombol “Delete”. Setelah beberapa saat, akan muncul kata “free space”. Lakukan hal yang sama dengan partisi lain pada hard drive yang dipilih sampai semuanya terhapus dan muncul kata “free space”.
- Pilih kata “free space”, lalu klik tombol “Add”. Pada jendela yang baru, ketikkan 2000 pada kolom “New partition size in megabytes” dan pilih opsi “swap area” dari drop down list “Use as:”. Klik tombol OK dan dalam beberapa saat Anda akan melihat baris “swap” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru, pilih opsi “Primary”, ketikkan nilai antara 10.000 dan 50.000 pada kolom “New partition size in megabytes” dan pilih / sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru yang munbul, pilih opsi “Primary”, ketikkan nilai antara 30.000 dan 50.000 (atau space yang tersisa pada hard drive Anda) pada kolom “New partition size in megabytes” dan pilih /home sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /home” dengan ukuran yang telah ditentukan.
Tampilan partisi Anda seharusnya seperti gambar di bawah ini. Jika benar, klik tombol “Forward” untuk melanjutkan instalasi…
Klik tombol “Forward” untuk melanjutkan instalasi.
Siapa Anda?
Pada layar ini, Anda harus memasukkan data yang benar sesuai pertanyaannya. Isilah kolom yang tersedia dengan nama asli Anda, nama yang Anda inginkan untuk login pada OS Ubuntu (yang disebut juga dengan “username” yang dibutuhkan untuk login pada system), password dan nama komputer (secara otomatis sudah tertulis, namun bisa Anda ganti).
Pada tahapan ini, ada opsi yang disebut “Log in automatically”. Jika kotak pilihan ini Anda centang, maka Anda akan login secara otomatis pada Ubuntu Desktop. Klik tombol “Forward” untuk melanjutkan…
Apakah Anda sudah benar-benar siap menggunakan Ubuntu?
Ini adalah langkah akhir instalasi. Pada tahapan ini, Anda dapat memilih untuk menginstall boot loader pada partisi lain atau hard drive, namun ini sangat direkomendasikan bagi yang sudah advanced saja.
Untuk itu, klik tombol “Advanced” dan pilih drive yang benar (USB stick)…
Klik tombol “Install” untuk memulai proses instalasi…
Operating System Ubuntu 9.10 (Karmic Koala) akan segera diinstall…
Operating System Ubuntu 9.10 (Karmic Koala) akan segera diinstall…
Setelah kira-kira 10 sampai 18 menit (tergantung pada spesifikasi komputer Anda), pop-up window akan muncul, mengingatkan Anda bahwa instalasi sudah selesai, Anda perlu melakukan restart komputer untuk melihat operating system Ubuntu berjalan. Klik tombol “Restart now”…
CD akan dikeluarkan dari CD ROM, lalu tekan tombol “Enter” untuk reboot. Komputer akan direset, dalam beberapa saat Anda akan melihat Ubuntu boot splash dan Xsplash…
Pada layar login, klik pada username Anda dan masukkan passwordnya. Klik Log in atau tombol enter…
Silakan menikmati Ubuntu 9.10 Anda…
Ubuntu 9.10 yang juga dikenal dengan sebutan Karmic Koala telah dirilis pada tanggal 29 Oktober 2009 yang merupakan rilis kesebelas dari OS Ubuntu. Tutorial ini dibuat untuk memberikan panduan kepada siapaun yang ingin menginstall Ubuntu 9.10 pada komputer pribadinya.
Cara install Ubuntu 9.10 ini ditujukan untuk orang-orang yang belum pernah menginstall Ubuntu pada komputernya namun menginginkan os ini beroperasi pada komputernya. Tutorial ini akan memudahkan pekerjaan Anda dalam melakukan instalasi Ubuntu 9.10, namun jika Anda mengalami permasalahan dalam proses instalasi, jangan ragu untuk menggunakan media komentar di bawah postingan ini, kami atau teman-teman pengunjung blog KomputerTips.com akan membantu Anda.
Update: Spesifikasi Minimum Ubuntu
Persyaratan:
Anda butuh Ubuntu 9.10 Desktop ISO image yang sesuai dengan arsitektur komputer Anda (i386 atau amd64), dan bisa didownload dari sini. Bila download Anda sudah selesai, bakar ISO image tersebut dengan aplikasi CD/DVD burning favorit Anda (Nero, CDBurnerXP, Roxio) pada CD blank dengan speed 8x.
Pilih bahasa yang Anda inginkan…
Pilih opsi kedua “Install Ubuntu” dan tekan tombol “enter”…
Dimana Anda?
Layar kedua akan menampilkan peta bumi. Waktu dari sistem komputer Anda akan menggunakan pilihan lokasi yang Anda tentukan. Anda juga dapat memilih lokasi menggunakan drop down list yang terletak pada bagian bawah layar. Klik tombol “Forward” setelah Anda memilih lokasi yang diinginkan…
Test keyboard Anda
Pada layar ketiga, Anda bisa memilih layout keyboard yang Anda inginkan. Namun layout default biasanya adalah yang sering digunakan. Klik tombol “Forward” jika konfigurasi keyboard telah selesai Anda tentukan.
Anda memiliki empat pilihan:
1. Jika komputer Anda sudah ada os lain (misalnya Windows 7) dan Anda menginginkan sistem dual boot, pilih opsi pertama: “Install them side by side, choosing between them at each startup”.
2. Jika Anda ingin menghapus operating system yang ada, atau hard drive sudah kosong dan Anda ingin installer secara otomatis melakukan partisi hard drive, pilihlah opsi kedua, “Use the entire disk”.
3. Opsi ketiga adalah “Use the largest continuous free space” dan akan menginstall Ubuntu 9.10 pada space yang belum dipartisi pada hard drive yang dipilih.
4. Opsi keempat adalah “Specify partitions manually” dan pilihan ini sangat direkomendasikan untuk pengguna level advanced, pilihan ini untuk membuat partisi khusus atau melakukan format hard drive dengan sistem file lain. Ini juga dapat digunakan untuk membuat partisi /home yang sangat berguna untuk melakukan instalasi ulang keseluruhan sistem.
Berikut cara yang digunakan apabila Anda melakukan partisi manual dengan /home:
- Pilih “Specifiy partitions manually (advanced)” dan klik tombol “Forward”.
- Pastikan hard drive yang dipilih sudah benar. /dev/sda adalah physical hard drive pertama. /dev/sdb adalah hard drive kedua pada komputer Anda. Jadi, pastikan hard drive mana yang ingin Anda format! Kalau tidak, Anda akan kehilangan seluruh data pada hard drive tersebut!
- Misalkan hard drive yang dipilih kosong (tidak ada operating system atau data penting pada hard drive yang dipilih), namun ada sedikit partisi. Pilih setiap partisi dan klik tombol “Delete”. Setelah beberapa saat, akan muncul kata “free space”. Lakukan hal yang sama dengan partisi lain pada hard drive yang dipilih sampai semuanya terhapus dan muncul kata “free space”.
- Pilih kata “free space”, lalu klik tombol “Add”. Pada jendela yang baru, ketikkan 2000 pada kolom “New partition size in megabytes” dan pilih opsi “swap area” dari drop down list “Use as:”. Klik tombol OK dan dalam beberapa saat Anda akan melihat baris “swap” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru, pilih opsi “Primary”, ketikkan nilai antara 10.000 dan 50.000 pada kolom “New partition size in megabytes” dan pilih / sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /” dengan ukuran yang telah ditentukan.
- Pilih kata “free space”, klik tombol “Add”. Pada jendela baru yang munbul, pilih opsi “Primary”, ketikkan nilai antara 30.000 dan 50.000 (atau space yang tersisa pada hard drive Anda) pada kolom “New partition size in megabytes” dan pilih /home sebagai “Mount point”. Klik tombol OK dan dalam beberapa saat Anda akan diberitahukan baris “ext4 /home” dengan ukuran yang telah ditentukan.
Klik tombol “Forward” untuk melanjutkan instalasi.
Siapa Anda?
Pada layar ini, Anda harus memasukkan data yang benar sesuai pertanyaannya. Isilah kolom yang tersedia dengan nama asli Anda, nama yang Anda inginkan untuk login pada OS Ubuntu (yang disebut juga dengan “username” yang dibutuhkan untuk login pada system), password dan nama komputer (secara otomatis sudah tertulis, namun bisa Anda ganti).
Pada tahapan ini, ada opsi yang disebut “Log in automatically”. Jika kotak pilihan ini Anda centang, maka Anda akan login secara otomatis pada Ubuntu Desktop. Klik tombol “Forward” untuk melanjutkan…
Ini adalah langkah akhir instalasi. Pada tahapan ini, Anda dapat memilih untuk menginstall boot loader pada partisi lain atau hard drive, namun ini sangat direkomendasikan bagi yang sudah advanced saja.
Untuk itu, klik tombol “Advanced” dan pilih drive yang benar (USB stick)…
Setelah kira-kira 10 sampai 18 menit (tergantung pada spesifikasi komputer Anda), pop-up window akan muncul, mengingatkan Anda bahwa instalasi sudah selesai, Anda perlu melakukan restart komputer untuk melihat operating system Ubuntu berjalan. Klik tombol “Restart now”…
CD akan dikeluarkan dari CD ROM, lalu tekan tombol “Enter” untuk reboot. Komputer akan direset, dalam beberapa saat Anda akan melihat Ubuntu boot splash dan Xsplash…
Jumat, 10 Desember 2010
VGA Card & Sound Card
Apa yang dimaksud dengan kartu VGA
Kartu VGA adalah komponen yang tugasnya menghasilkan tampilan secara visual dari komputer kalian. Hampir semua program menghasilkan keluaran visual, kartu VGA adalah hardware yang memberikan perintah kepada monitor untuk menampilkan keluaran visual yang dapat kita lihat.
Kartu VGA adalah komponen yang tugasnya menghasilkan tampilan secara visual dari komputer kalian. Hampir semua program menghasilkan keluaran visual, kartu VGA adalah hardware yang memberikan perintah kepada monitor untuk menampilkan keluaran visual yang dapat kita lihat.
Kartu grafis
Sebuah komponen dari sistem, biasanya berupa kartu ekspansi, yang menghasilkan citra 2 dimensi atau 3 dimensi pada layar monitor. Sebagai salah satu bagian penting dari PC Anda (selain CPU dan harddisk), kartu grafis mengubah bilangan binari satu dan nol dari hasil komputsai menjadi sebuah citra dimana kita dapat berinteraksi dengannya melalui layar monitor. Dengan kata lain, kita tidak dapat menggunakan komputer dengan cara yang lain sejauh ini tanpa bantuan dari teknologi grafis terdepan.
Hal-hal penting yang perlu dicatat:
Kartu grafis dapat menangani seluruh kalkulasi citra 2D dan 3D dan melakukan rendering, dan mengambil alih tugas berat berat tersebut dari CPU. Kartu grafis kualitas atas harganya sekitar US$300, walau dengan setengahnya Anda pun dapat memperoleh kartu grafis 3D lain yang cukup cepat. Chipset grafis terbaru meningkatkan kinerja kartu grafis, dan para vendor biasanya merilis chipset baru antara 6 sampai 12 bulan sekali. Hampir semua kartu grafis modern menggunakan slot AGP (accelerated graphics port) pada PC dan memiliki memori sekurangnya 16MB.
Gambar : VGA CARD
Hanya game 3D terbaru dan CAD (computer-aided design) kelas high-end yang benar-benar memanfaatkan sepenuhnya kemampuan kartu grafis terbaru tersebut.
Gambar atau citra yang Anda lihat di layar monitor mengambil rute yang kompleks di dalam PC. Saat aplikasi yang Anda jalankan ingin menciptakan sebuah citra, ia akan memohon pertolongan pada bagian dari sistem operasi yang terhubungkan dengan kartu grafis (yang disebut interface driver grafis). Sebagai jawabannya, driver grafis--software yang berfungsi sebagai perantara OS (operating system/sistem operasi) dan kartu grafis--mendengarkan instruksi yang diberikan baik dari OS atau dari aplikasi, kemudian mengambil data digital yang diperlukan dan mengkonversikannya menjadi sebuah format yang dimengerti oleh kartu grafis tersebut.
Kemudian, driver menyalurkan data digital yang baru diformat tersebut kepada kartu grafis untuk melakukan rendering. Bila Anda memiliki PC yang dibuat di atas tahun 1998, data berjalan ke kartu melalui sebuah slot pada motherboard yang dinamakan AGP (accelerated graphics port/port grafis yang dipercepat). PC yang tidak memiliki slot AGP biasanya menggunakan slot PCI standar sebagai port kartu grafis mereka.
Pemberhentian data pertama, setelah disalurkan ke kartu, adalah ruang penyimpanan sementara di memori, baik pada memori di kartu itu sendiri atau pada memori utama PC. Kemudian prosesor kartu grafis, yang dinamakan GPU (graphics processing unit), mengubah data digital tersebut menjadi pixel, sebuah set dari titik berwarna yang membentuk citra yang Anda lihat di layar monitor. Volume dari pixel yang diproduksi oleh kartu tersebut sangat banyak: Saat resolusi monitor Anda di set pada 1024 kali 768, kartu grafis akan mengkalkulasikan jumlah warna yang tepat untuknya, dan menghasilkan data untuk agar sebanyak 786.432 pixel digambarkan di layar--dan mengulangi proses ini sebanyak 30 hingga 90 kali per detik.
Sound Card :
Kartu Suara (Sound Card)
Kartu suara (Sound Card) adalah suatu perangkat keras komputer yangdigunakan untuk mengeluarkan suara dan merekam suara. Pada awalnya, Sound Card hanyalah sebagai pelengkap dari komputer.
Namun sekarang, sound card adalah perangkat wajib di setiap komputer. Dilihat dari cara pemasangannya, sound card dibagi 3:
Sound Card Onboard, yaitu sound card yang menempel
langsung pada motherboard komputer.
Sound Card Offboard, yaitu sound card yang pemasangannya di slot ISA/PCI pada motherboard. Rata-rata, sekarang sudah menggunakan PCI
Soundcard External, adalah sound card yang penggunaannyadisambungkan ke komputer melalui port eksternal, seperti USB atau FireWire.
Salah satu contoh sound card yang
terbilang sangat sukses di pasaran
indonesia adalah Sound Blaster, dari
Creative Labs.
terbilang sangat sukses di pasaran
indonesia adalah Sound Blaster, dari
Creative Labs.
Untuk memainkan musik MIDI, pada awalnya menggunakan teknologi FM Synthesis, namun sekarang sudah menggunakan Wavetable Synthesis Sedangkan untuk urusan digital audio, yang dulunya hanyalah 2 kanal (stereo), sekarang sudah menggunakan 4 atau lebih kanal suara (Surround). Kualitas nya pun sudah meningkat dari 8 bit, 16 bit, 24 bit, 32 bit, bahkan sampai sekarang sudah 64 bit.
Cara Kerja
Ketika anda mendengarkan suara dari sound card,data digitalsuara yang berupa waveform .wav atau mp3 dikirim ke soundcard. Data digital ini di proses oleh DSP (Digital Signalprocessing : Pengolah signal digital) bekerja dengan DAC (Digital Analog Converter :Konversi digital ke Analog ). Mengubah sinyal digital menjadi sinyal analog, yang kemudian sinyal analog diperkuat dan dikeluarkan melalui speaker.
Kamis, 02 Desember 2010
cara menghitung bandwidth dan bus speed RAM
Banwidth adalah besaran yang menunjukkan seberapa banyak data yang dapat dilewatkan dalam koneksinetwork. Lebar pita atau kapasitas saluran informasi. Kemampuan maksimum dari suatu alat untuk menyalurkan informasi dalam satuan waktu detik. melalui sebuah
Dikenal juga dengan perbedaan atau interval, antara batas teratas dan terbawah dari suatu frekuensi gelombang transmisi dalam suatu kanal komunikasi. Satuan yang digunakan Hertz untuk sirkuit analog dan detik dalam satuan digital. Jalur lebar analog diukur dalam unit Hertz (Hz) atau kitaran second. Jalur lebar digital pula merujuk kepada jumlah atau volume data yang dilewatkan melalui satu saluran komunikasi yang diukur dalam unit bit per second (bps) tanpa melibatkan gangguan
Cara menghitung bandwidth :
Karena besar bandwidth yang disewa dengan jumlah terminal yang menggunakannya berada di bawah standar kenyamanan. Misal bandwidth yang anda sewa 256kbps dan terminal yang lagi konek ke internet 50, maka rata-rata (jika memang rata) akan mendapat 256/50 = 5.12 kbps. Ini berada dalam level ketidaknyamanan berinternet (<10kbps), jika sekedar dikaitkan dengan bandwidth saja.
Saran cara mengatasinya : tentu dengan menaikkan besar bandwidth yg disewa. Sejumlah provider untuk kalangan corporate menawarkan bandwidth mulai dari 64kbps, 128kbps, 256kbps, 512kbps, 1Mbps, dan seterusnya. Tawaran besaran bandwidth ini juga diiringi dengan tawaran rasio-nya seperti : 1:1 (clear), 1:4, 1:8, 1:16 dan seterusnya. Akhirnya anda juga akan ditawari dengan sejumlah cara (media) koneksi jika memang alternatif lain dimiliki oleh provider tersebut, katakanlah apakah melalui: wireless, kabel atau fo.
Karena sejumlah terminal/user menggunakan bandwidth melebihi jatah rata2 yang semestinya, sehingga sebagian user kehilangan jatah nyamannya. Misal bandwidth yang disewa 256kbps dan terminal yang lagi menggunakan hanya 20, berarti rata2 semestinya mendapat 256kbps/20 = 12.8kbps, dan ini berada dalam zona kenyamanan (>10kbps). Tetapi ternyata ada beberapa user yang aktivitasnya sangat mnyedot bandwidth, misal aktivitas download, upload dan turunannya yg semacam itu, maka terganggulah kenyamanan teman2 lain sesama komunitas.
Saran cara mengatasinya : Setiap user diberitahu agar mau menahan nafsu downloadnya atau gunakan bandwidth/user/service management, yaitu semacam aplikasi yg diletakkan di server yg dapat mengontrol bandwidth, dan service yg digunakan oleh setiap user/client.
Bandwidth yang disewa cukup besar (misal 384kbps) tetapi oleh karena tidak clear (1 : 1) maka bandwidth tersebut berbagi pakai dengan tetangga sebelah.
BUS SPEED MEMORY
Bus speed adalah rasio kecepatan core yang menghubungkan dengan komponen seperti memori (RAM) dan chipset. Biasanya kecepatan ini dinyatakan dalam satuan MHz (Mega Hertz) berdasarkan frekuensi yang berjalan padanya.
Cara menghitung bus speed memory :
-Langkah pertama
yang harus kita ketahui adalah mengenali karakter dan spesifikasi dari processor, motherboard maupun memory yang kita gunakan terutama yang harus kita tahu adalah maximal temperature, Default voltage dan maximal voltage. Ini digunakan sebagai patokan bagi kita supaya di dalam overclock kita tau batasan kemampuan dari masing2 hardware yang akan kita overclock sehingga dapat dilakukan overclocking secara maximal namun tidak mengakibatkan kerusakan pada hardware yang kita overclock.
-langkah kedua
menyediakan beberapa software tool yang akan membantu kita dalam process overclocking. Di dalam panduan ini saya akan menggunakan CPUz ,CoreTemp dan orthos saja.
>Cpuz sebagai informasi clock speed di system
>Orthos sebagai Stability Tester
>CoreTemp Sebagai pemantau suhu processor
-Langkah ketiga
mencari maximal clock speed dari processor, mencari maximal speed processor dapat kita lakukan dengan mengubah nilai beberapa variable di bios. Adapun variable yang mempengaruhi clock speed processor adalah
*FSB
*Multiplier
*Voltage
kemudian kita turunkan clock memory dan clock Htt-link supaya kita dapat menemukan maximal clock processor.
*Untuk menurunkan htt-link clock kita set Htt multi ke 3x .
*untuk menurunkan memory clock kita set dividernya ke ddr 400 dan setting dengan timming longgar 5-5-5-12-2T
untuk menghitung kecepatan clock processor digunakan rumus :
processor clock = FSB x Multiplier sekarang mulai naikkan FSB-nya supaya cepat langsung aja naikkan saja 25% dari clock standart.
Contoh : AMD64 X2 3600+ brisbane
FSB : 200Mhz
Multiplier : 9,5
Jadi default clocknya : 200Mhz x 9,5 = 1900Mhz / 1,9Ghz
kita tingkatkan FSB nya sebesar 25% maka perhitungannya:
=FSB + (FSB x 25%)
=FSB + (( FSB x25 ) : 100)
=200 + ((200x25) : 100)
=250
Berikut adalah tabel kecepatan DDR2:
Dikenal juga dengan perbedaan atau interval, antara batas teratas dan terbawah dari suatu frekuensi gelombang transmisi dalam suatu kanal komunikasi. Satuan yang digunakan Hertz untuk sirkuit analog dan detik dalam satuan digital. Jalur lebar analog diukur dalam unit Hertz (Hz) atau kitaran second. Jalur lebar digital pula merujuk kepada jumlah atau volume data yang dilewatkan melalui satu saluran komunikasi yang diukur dalam unit bit per second (bps) tanpa melibatkan gangguan
Cara menghitung bandwidth :
Karena besar bandwidth yang disewa dengan jumlah terminal yang menggunakannya berada di bawah standar kenyamanan. Misal bandwidth yang anda sewa 256kbps dan terminal yang lagi konek ke internet 50, maka rata-rata (jika memang rata) akan mendapat 256/50 = 5.12 kbps. Ini berada dalam level ketidaknyamanan berinternet (<10kbps), jika sekedar dikaitkan dengan bandwidth saja.
Saran cara mengatasinya : tentu dengan menaikkan besar bandwidth yg disewa. Sejumlah provider untuk kalangan corporate menawarkan bandwidth mulai dari 64kbps, 128kbps, 256kbps, 512kbps, 1Mbps, dan seterusnya. Tawaran besaran bandwidth ini juga diiringi dengan tawaran rasio-nya seperti : 1:1 (clear), 1:4, 1:8, 1:16 dan seterusnya. Akhirnya anda juga akan ditawari dengan sejumlah cara (media) koneksi jika memang alternatif lain dimiliki oleh provider tersebut, katakanlah apakah melalui: wireless, kabel atau fo.
Karena sejumlah terminal/user menggunakan bandwidth melebihi jatah rata2 yang semestinya, sehingga sebagian user kehilangan jatah nyamannya. Misal bandwidth yang disewa 256kbps dan terminal yang lagi menggunakan hanya 20, berarti rata2 semestinya mendapat 256kbps/20 = 12.8kbps, dan ini berada dalam zona kenyamanan (>10kbps). Tetapi ternyata ada beberapa user yang aktivitasnya sangat mnyedot bandwidth, misal aktivitas download, upload dan turunannya yg semacam itu, maka terganggulah kenyamanan teman2 lain sesama komunitas.
Saran cara mengatasinya : Setiap user diberitahu agar mau menahan nafsu downloadnya atau gunakan bandwidth/user/service management, yaitu semacam aplikasi yg diletakkan di server yg dapat mengontrol bandwidth, dan service yg digunakan oleh setiap user/client.
Bandwidth yang disewa cukup besar (misal 384kbps) tetapi oleh karena tidak clear (1 : 1) maka bandwidth tersebut berbagi pakai dengan tetangga sebelah.
BUS SPEED MEMORY
Bus speed adalah rasio kecepatan core yang menghubungkan dengan komponen seperti memori (RAM) dan chipset. Biasanya kecepatan ini dinyatakan dalam satuan MHz (Mega Hertz) berdasarkan frekuensi yang berjalan padanya.
Pengertian Bus Speed adalah berapa kali transfer data dlm 1 detik. Artinya, dgn Bus
Speed 200 MHz maka dlm 1 detik terjadi 200 juta kali transfer data. Khusus unt RAM
jenis DDR, dimana DDR adalah singkatan dari Double Data Rate, maka dlm satu kali
clock (transfer) terdiri dari 2 cycles. Sehingga kecepatan efektif RAM DDR adalah 2 kali
Bus Speednya.
Perlu kita ketahui bahwa 1 keping RAM memiliki lebar jalur (buswidth) sebesar 64 bit.
Mengingat 8 bit = 1 Byte, maka 64 bit = 8 Bytes. Buswidth ini bisa kita umpamakan
loket jalan toll, kalau banyaknya loket 64 maka dlm satu saat terjadi 64 transaksi secara
bersamaan. Jadi dlm 1 clock bisa terjadi transfer data sebesar 8 Bytes (atau 64 bit.Cara menghitung bus speed memory :
-Langkah pertama
yang harus kita ketahui adalah mengenali karakter dan spesifikasi dari processor, motherboard maupun memory yang kita gunakan terutama yang harus kita tahu adalah maximal temperature, Default voltage dan maximal voltage. Ini digunakan sebagai patokan bagi kita supaya di dalam overclock kita tau batasan kemampuan dari masing2 hardware yang akan kita overclock sehingga dapat dilakukan overclocking secara maximal namun tidak mengakibatkan kerusakan pada hardware yang kita overclock.
-langkah kedua
menyediakan beberapa software tool yang akan membantu kita dalam process overclocking. Di dalam panduan ini saya akan menggunakan CPUz ,CoreTemp dan orthos saja.
>Cpuz sebagai informasi clock speed di system
>Orthos sebagai Stability Tester
>CoreTemp Sebagai pemantau suhu processor
-Langkah ketiga
mencari maximal clock speed dari processor, mencari maximal speed processor dapat kita lakukan dengan mengubah nilai beberapa variable di bios. Adapun variable yang mempengaruhi clock speed processor adalah
*FSB
*Multiplier
*Voltage
kemudian kita turunkan clock memory dan clock Htt-link supaya kita dapat menemukan maximal clock processor.
*Untuk menurunkan htt-link clock kita set Htt multi ke 3x .
*untuk menurunkan memory clock kita set dividernya ke ddr 400 dan setting dengan timming longgar 5-5-5-12-2T
untuk menghitung kecepatan clock processor digunakan rumus :
processor clock = FSB x Multiplier sekarang mulai naikkan FSB-nya supaya cepat langsung aja naikkan saja 25% dari clock standart.
Contoh : AMD64 X2 3600+ brisbane
FSB : 200Mhz
Multiplier : 9,5
Jadi default clocknya : 200Mhz x 9,5 = 1900Mhz / 1,9Ghz
kita tingkatkan FSB nya sebesar 25% maka perhitungannya:
=FSB + (FSB x 25%)
=FSB + (( FSB x25 ) : 100)
=200 + ((200x25) : 100)
=250
Berikut adalah tabel kecepatan DDR2:
Sabtu, 06 November 2010
jurnal 3 cara kerja printer dan LCD
A. Cara kerja LCD
Secara Sederhana LCD (Liquid Crystal Display) terdiri dari dua bagian utama. yaitu Backlight dan kristal cair. Backlight sendiri adalah sumber cahaya LCD yang biasanya terdiri dari 1 sampai 4 buah (berteknologi seperti) lampu neon. Lampu Backlight ini berwarna putih. Lalu bagaimana caranya LCD bisa menampilkan banyak warna ? Disinilah peran dari kristal cair. Kristal cair akan menyaring cahaya backlight. Cahaya putih merupakan susunan dari beberapa ratus cahaya dengan warna yang berbeda (jika anda masih ingat Pelajaran Fisika). Beberapa ratus cahaya tersebut akan terlihat jika cahaya putih mengalami refleksi atau perubahan arah sinar. Warna yang akan dihasilkan tergantung pada sudut refleksi. Jadi jika beda sudut refleksi maka beda pula warna yang dihasilkan. Dengan memberikan tegangan listrik dengan nilai tertentu. Kristal cair dapat berubah sudutnya. Dan karena tugas kristal cair adalah untuk merefleksikan cahaya dari backlight maka cahaya backlight yang sebelumnya putih bisa berubah menjadi banyak warna. Kristal cair bekerja seperti tirai jendela. Jika ingin menampilkan warna putih kristal cair akan membuka selebar-lebarnya sehingga cahaya backlight yang berwarna putih akan tampil di layar. Namun Jika ingin menampilkan warna hitam. Kristal Cair akan menutup serapat-rapatnya sehingga tidak ada cahaya backlight yang yang menembus (sehingga di layar akan tampil warna hitam). Jika ingin menampilkan warna lainnya tinggal atur sudut refleksi kristal cair.
B. CARA KERJA MONITOR CRT
Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll
Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.
Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.
Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.
Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.
jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal
Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.
Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.
Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.
Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna
Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.
Perbedaan monitor LCD dengan CRT yaitu;
Dari segi bentuknya; kalau LCD bentuknya lebih sederhana dan tipis tapi kalau CRT bentuknya tabung dan lebih rumit.
Dari segi cara kerja; kalau LCD itu menggunakan suatu cairan kristal untuk menampilkan gamba.
Dari segi harga kalau LCD itu lebih mahal karena lebih modern dan lebih praktis
Cara kerja printer laser jet
Prinsip yang dipakai pada printer laser adalah prinsip elektrik statis, permulaannya adalah photoreceptor drum (OPC Drum) diberi muatan positif oleh Primary Charging Roller (PCR), dengan memberikan arus listrik padanya.
Kemudian printer menyorotkan sinar laser yang sangat kecil melewati permukaan photoreceptor drum untuk membentuk image tulisan atau gambar sesuai dengan data yang dikirim oleh komputer, satu garis horizontal pada satu waktu. Sinar laser menyorot kan cahaya pada photoreceptor drum untuk membentuk titik dan mematikan cahaya untuk tempat kosong per halaman. Sinar laser tidak bergerak dengan sendirinya namun sinar laser itu dipantulkan melalui cermin yang bisa bergerak sendiri. Sinar laser ini pasti berhenti pada titik di photoreceptor drum dan membentuk image electrostatic (permukaan drum yang berubah menjadi bermuatan negatif).
Setelah pola image lengkap, toner yang tersimpan di toner hopper (di dalam cartridge) diambil oleh Unit Developer (magnetic sleeve) . Toner yang bermuatan positif melekat pada area photoreceptor drum yang telah membentuk image electrostastik tapi bukan pada area yang bermuatan positif (area yang tidak terkena sinar laser).
Lembar kertas (dengan muatan negative yang kuat) bergerak sepanjang sabuk dan roll diatas drum yang telah dibubuhi serbuk toner yang berpola. Kertas mendorong bubuk toner dari drum untuk berpindah melekat pada kertas sehingga pola image berserbuk toner berpindah pada kertas dan siap untuk difinishing pada fuser.
Toner yang tidak menempel pada kertas dan masih melekat pada OPC Drum akan dihapus oleh Wiper Blade dan kemudian masuk ke dalam Waste Bin
Fuser (Pemanas)
fuser mengeringkan serbuk toner yang telah berbentuk image pada kertas agar kuat melekat pada kertas. Kemudian kertas yang telah tercetak dikeluarkan menuju tray pengeluaran kertas pada printer.
Cara kerja printer inkjet
Inkjet adalah teknologi cetak non impact. Droplet – droplet tinta diemisikan dari nozzle dan printer secara langsung menuju posisi spesifik pada sebuah substrat untuk menciptakan suatu gambar (image). Operasi printer inkjet adalah sangat mudah untuk divisualisasi; head printer men-scan halaman secara horizontal, menggunakan motor untuk menggerakkannya ke kanan dan ke kiri dan ke belakang, motor satunya memutar kertas secara vertikal. Satu strip gambar telah dicetak, kemudian kertas bergerak dan siap untuk strip berikutnya. Untuk mempercepat pencetakan, head printer tidak hanya mencetak satu baris (row) horizontal pixel tiap gerakan, namun juga mencetak row vertical pada saat yang sama.
Cara kerja printer dot matrix
Dot Matrix mengacu pada cara printer menciptakan karakter atau gambaran di atas kertas. Ini dilaksanakan oleh beberapa jarum/pin kecil, yang dibariskan dalam suatu kolom, membentur suatu pita tinta memposisikan antara pin dan kertas, menciptakan titik pada kertas itu. Karakter disusun atas pola itik dengan menggerakkan printhead secara menyamping ke seberang halaman dalam kenaikan yang sangat kecil.
Pin/jarum, terdapat di printhead tersebut, dengan panjang sekitar satu inci dan dikemudikan oleh beberapa pendorong memaksa masing-masing pin menitik/menjepit pita tinta dan menutupi kertas pada suatu waktu tertentu. Kekuatan pada pendorong ini datang dari tarikan yang magnetis dari gelang kawat kecil ( solenoid ) yang diberi tenaga pada situasi tertentu, tergantung pada karakter yang akan dicetak. Pemilihan waktu isyarat mengirim kepada solenoid diprogramkan ke dalam printer untuk masing-masing karakter, dan menterjemahkan dari informasi yang dikirim oleh computer karakter yang mana untuk dicetak.
Keuntungan yang utama printer dot matrix adalah serbaguna, yang mampu mencetak surat dalam huruf miring atau tebal dengan hanya mengubah cara menitik yang diatur diatas kertas. Apalagi, printer dot matrix relative murah dibnadingkan dengan yang lain seperti printer laser. Akhirnya, Printer dot matrix digunakan ketika kertas digunakan untuk format cetakan tembusan, dan lain lain. Proprinter mempunyai sembilan jarum/pin.
Secara Sederhana LCD (Liquid Crystal Display) terdiri dari dua bagian utama. yaitu Backlight dan kristal cair. Backlight sendiri adalah sumber cahaya LCD yang biasanya terdiri dari 1 sampai 4 buah (berteknologi seperti) lampu neon. Lampu Backlight ini berwarna putih. Lalu bagaimana caranya LCD bisa menampilkan banyak warna ? Disinilah peran dari kristal cair. Kristal cair akan menyaring cahaya backlight. Cahaya putih merupakan susunan dari beberapa ratus cahaya dengan warna yang berbeda (jika anda masih ingat Pelajaran Fisika). Beberapa ratus cahaya tersebut akan terlihat jika cahaya putih mengalami refleksi atau perubahan arah sinar. Warna yang akan dihasilkan tergantung pada sudut refleksi. Jadi jika beda sudut refleksi maka beda pula warna yang dihasilkan. Dengan memberikan tegangan listrik dengan nilai tertentu. Kristal cair dapat berubah sudutnya. Dan karena tugas kristal cair adalah untuk merefleksikan cahaya dari backlight maka cahaya backlight yang sebelumnya putih bisa berubah menjadi banyak warna. Kristal cair bekerja seperti tirai jendela. Jika ingin menampilkan warna putih kristal cair akan membuka selebar-lebarnya sehingga cahaya backlight yang berwarna putih akan tampil di layar. Namun Jika ingin menampilkan warna hitam. Kristal Cair akan menutup serapat-rapatnya sehingga tidak ada cahaya backlight yang yang menembus (sehingga di layar akan tampil warna hitam). Jika ingin menampilkan warna lainnya tinggal atur sudut refleksi kristal cair.
B. CARA KERJA MONITOR CRT
Listrik dari PLN yang 220v diubah oleh bagian power supply menjadi tegangan sesuai dengan kebutuhan dari rangkaian, antara lain :
1. horisontal
2. vertikal
3. blok video
4. blok ic program dan controller
5. dll
Dan bagian power supply ini sangat penting karena kalau sampai ada kerusakan di bagian ini maka monitor tidak akan bekerja dengan normal, bahkan akan mati.
Kemudian kita lanjutkan ....
Input monitor ini adalah dari VGA ataupun yg lainnya. Sinyal gambar dari VGA ini kemudian diterima oleh rangkaian BLOK VIDEO dan rangkaian SYNCRONISASI HORISONTAL dan VERTIKAL.
Sinyal yang masuk ke blok video adalah sinyal warna merah, hijau dan biru atau Red green dan Blue, makanya rangkaian VIDEO sering disebut juga blok RGB. jadi blok video ini hanya mengolah warna saja. hasil dari blok ini adalah menuju ke katoda tabung yg juga terbagi menjadi 3 warna yaitu R, G dan B. katoda ini fungsinya untuk menghasilkan elektron, jadi masing-masing katoda menghasilkan elektron.
Sinyal syncronisasi vertikal dan horisontal di proses oleh rangkain syncronisasi untuk kemudian diteruskan ke rangkaian HORISONTAL dan rangkaian VERTIKAL. fungsi rangkaian sincronisasi ini adalah untuk mengolah dan menghasilkan gambar, sehingga jika sinyal ini hilang salah satu maka layar monitor akan kelihatan seperti diacak.
jadi ada dua bagian pertama yg bekerja agar monitor nyala dan bekerja normal yaitu :
1. blok video dan
2. blok syncronisasi vertikal dan horisontal
Kemudian dari syncronisasi vertikal diteruskan ke rangkaian vertikal, di sini sinyal vertikal diolah dengan komponen utama IC VERTIKAL yang berfungsi menggerakkan yoke vertikal.
Kemudian dari syncronisasi horisontal diteruskan ke rangkaian horisontal dan disini sinyal horisontal di olah dengan komponen utama transistor horisontal yang berfungsi menggerakkan flyback dan yoke tabung.
Flyback digunakan untuk menghasilkan tegangan sangat tinggi yaitu sekitar 26 KV, agar elektron dari katoda tabung dapat menembak ke anoda tabung sehingga muncul gambar. jadi kalau flyback tidak bekerja maka elektron tidak akan menembak dan monitor akan mati.
Yoke digunakan untuk mengarahkan elektron yg dihasilkan oleh katoda tabung agar terarah baik, yoke horisontal untuk mengarahkan elektron ke arah horisontal dan yoke vertikal untuk mengarahkan elektron ke arah vertikal, dan jika dua-duanya digabung maka elektron akan menembak ke anoda tabung secara merata dan sempurna
Kemudian yg terakhir adalah rangkaian controller / driver dimana rangkaian ini berfungsi untuk mengatur settingan monitor, lebar sempitnya dan tinggi rendahnya serta terang gelapnya.
Perbedaan monitor LCD dengan CRT yaitu;
Dari segi bentuknya; kalau LCD bentuknya lebih sederhana dan tipis tapi kalau CRT bentuknya tabung dan lebih rumit.
Dari segi cara kerja; kalau LCD itu menggunakan suatu cairan kristal untuk menampilkan gamba.
Dari segi harga kalau LCD itu lebih mahal karena lebih modern dan lebih praktis
Cara kerja printer laser jet
Prinsip yang dipakai pada printer laser adalah prinsip elektrik statis, permulaannya adalah photoreceptor drum (OPC Drum) diberi muatan positif oleh Primary Charging Roller (PCR), dengan memberikan arus listrik padanya.
Kemudian printer menyorotkan sinar laser yang sangat kecil melewati permukaan photoreceptor drum untuk membentuk image tulisan atau gambar sesuai dengan data yang dikirim oleh komputer, satu garis horizontal pada satu waktu. Sinar laser menyorot kan cahaya pada photoreceptor drum untuk membentuk titik dan mematikan cahaya untuk tempat kosong per halaman. Sinar laser tidak bergerak dengan sendirinya namun sinar laser itu dipantulkan melalui cermin yang bisa bergerak sendiri. Sinar laser ini pasti berhenti pada titik di photoreceptor drum dan membentuk image electrostatic (permukaan drum yang berubah menjadi bermuatan negatif).
Setelah pola image lengkap, toner yang tersimpan di toner hopper (di dalam cartridge) diambil oleh Unit Developer (magnetic sleeve) . Toner yang bermuatan positif melekat pada area photoreceptor drum yang telah membentuk image electrostastik tapi bukan pada area yang bermuatan positif (area yang tidak terkena sinar laser).
Lembar kertas (dengan muatan negative yang kuat) bergerak sepanjang sabuk dan roll diatas drum yang telah dibubuhi serbuk toner yang berpola. Kertas mendorong bubuk toner dari drum untuk berpindah melekat pada kertas sehingga pola image berserbuk toner berpindah pada kertas dan siap untuk difinishing pada fuser.
Toner yang tidak menempel pada kertas dan masih melekat pada OPC Drum akan dihapus oleh Wiper Blade dan kemudian masuk ke dalam Waste Bin
Fuser (Pemanas)
fuser mengeringkan serbuk toner yang telah berbentuk image pada kertas agar kuat melekat pada kertas. Kemudian kertas yang telah tercetak dikeluarkan menuju tray pengeluaran kertas pada printer.
Cara kerja printer inkjet
Inkjet adalah teknologi cetak non impact. Droplet – droplet tinta diemisikan dari nozzle dan printer secara langsung menuju posisi spesifik pada sebuah substrat untuk menciptakan suatu gambar (image). Operasi printer inkjet adalah sangat mudah untuk divisualisasi; head printer men-scan halaman secara horizontal, menggunakan motor untuk menggerakkannya ke kanan dan ke kiri dan ke belakang, motor satunya memutar kertas secara vertikal. Satu strip gambar telah dicetak, kemudian kertas bergerak dan siap untuk strip berikutnya. Untuk mempercepat pencetakan, head printer tidak hanya mencetak satu baris (row) horizontal pixel tiap gerakan, namun juga mencetak row vertical pada saat yang sama.
Cara kerja printer dot matrix
Dot Matrix mengacu pada cara printer menciptakan karakter atau gambaran di atas kertas. Ini dilaksanakan oleh beberapa jarum/pin kecil, yang dibariskan dalam suatu kolom, membentur suatu pita tinta memposisikan antara pin dan kertas, menciptakan titik pada kertas itu. Karakter disusun atas pola itik dengan menggerakkan printhead secara menyamping ke seberang halaman dalam kenaikan yang sangat kecil.
Pin/jarum, terdapat di printhead tersebut, dengan panjang sekitar satu inci dan dikemudikan oleh beberapa pendorong memaksa masing-masing pin menitik/menjepit pita tinta dan menutupi kertas pada suatu waktu tertentu. Kekuatan pada pendorong ini datang dari tarikan yang magnetis dari gelang kawat kecil ( solenoid ) yang diberi tenaga pada situasi tertentu, tergantung pada karakter yang akan dicetak. Pemilihan waktu isyarat mengirim kepada solenoid diprogramkan ke dalam printer untuk masing-masing karakter, dan menterjemahkan dari informasi yang dikirim oleh computer karakter yang mana untuk dicetak.
Keuntungan yang utama printer dot matrix adalah serbaguna, yang mampu mencetak surat dalam huruf miring atau tebal dengan hanya mengubah cara menitik yang diatur diatas kertas. Apalagi, printer dot matrix relative murah dibnadingkan dengan yang lain seperti printer laser. Akhirnya, Printer dot matrix digunakan ketika kertas digunakan untuk format cetakan tembusan, dan lain lain. Proprinter mempunyai sembilan jarum/pin.
Sabtu, 30 Oktober 2010
cpu z
CPU Z
PROCESSOR
Name: menunjukkan nama core yang terdapat pada processor komputer atau
laptop.
laptop.
Code Name : menunjukkan kode yang terdapat pada core processor/ nama
belakang processor.
belakang processor.
Package : Jenis socket proseccor yang digunakan.
Technology : panjang transistor processor
32 nm :proses fabrikasi, banyak atau ukuran dari pin pada processor.
32 nm :proses fabrikasi, banyak atau ukuran dari pin pada processor.
Core Voltage: Tegangan listrik yang ada pada processor atau Voltase
Specification: Kecepatan atau frekuensi processor pada computer/laptop
Family: generasi
Instructions :
MMX : berhubungan dengan Intstruksi Multimedia yang mangatur tentang
visual berupa gambar, grafik(Intel).
SSE : pengembangan atau generasi dari MMX / instruksi algoritma atau
perhitungan yang dapat dipahami processor(Intel).
EM64T : Instruksi yang diproses oleh prosessor dengan 64 bit(ADM).
MMX : berhubungan dengan Intstruksi Multimedia yang mangatur tentang
visual berupa gambar, grafik(Intel).
SSE : pengembangan atau generasi dari MMX / instruksi algoritma atau
perhitungan yang dapat dipahami processor(Intel).
EM64T : Instruksi yang diproses oleh prosessor dengan 64 bit(ADM).
Stepping : sebutan yang digunakan oleh Intel dan AMD (produsen semikonduktor)Untuk mengidentifikasi berapa banyak desain mikroprosesor telah maju dari desain aslinya.
CLOCKS
Core Speed: Kecepatan satu (1) core satuan dalam melakukan satu perintah. Kecepatan CPU, diukur dalam MHz
Multiplier: Pengkali. Apabila processor banyak melakukan proses pada komputer, maka multiplier meningkat. Apabila processor sedikit melakukan proses pada komputer, maka multiplier menurun dalam keadaan stabil.
BUS Speed: Kecepatan BUS. Jumlah alur yang mampu dilaksanakan oleh sebuah pemproses dalam masa second. Satuan waktu ini diukur dalam unit juta arahan second yang disebut juga sebagai megahertz (MHz) atau juta kitaran second dan kebanyakan komputer memiliki bus berkecepatan diantara 100 hingga 133MHz.
QPI link (Quick Path Interconnect): Jembatan antara northbridge dan prosessor.QPI Link merupakan prosesor point-to-point interkoneksi yang dikembangkan oleh Intel untuk bersaing dengan HyperTransport
CACHE
Cache adalah memory yang paling dekat dengan prosessor, berukuran kecil berkecepatan tinggi yang berfungsi untuk menyimpan sementara instruksi data yang diperlukan oleh prosesor. Cache juga berfungsi untuk menghindari wasting time.Boleh dikatakan bahwa cache memory ini adalah memory internal prosesor. Cache memory ini berbasis SRAM yang secara fisik berukuran kecil dan kapasitas tampung datanya juga kecil atau sedikit. Pada saat ini, cache memory ada 3 jenis, yaitu L1 cache, L2 cache, dan L3 cache.
L1 Data : Tingkat 1 cache, atau cache primer, adalah pada CPU dan digunakan untuk penyimpanan sementara instruksi dan data yang terorganisir dalam blok 32 byte. cache primer adalah bentuk tercepat penyimpanan. Karena itu dibangun untuk chip dengan keadaan nol menunggu-(delay) antarmuka untuk unit eksekusi prosesor, ia terbatas dalam ukuran.
L1 Inst : cache instruksi untuk mempercepat instruksi dieksekusi mengambil, cache data untuk mempercepat mengambil dan menyimpan data, dan terjemahan lookaside buffer digunakan untuk mempercepat penerjemahan alamat virtual-ke-fisik untuk kedua instruksi dieksekusi dan data.
Level 2 : Umumnya terdiri dari chip SRAM yang terletak di dekat prosesor, meskipun demikian, prosesor Athlon generasi terbaru memiliki L2-Cache on chip. Fungsinya sama dengan L1 Cache, L2 Cache dikenal juga dengan nama secondary cache, adalah memory yang memiliki urutan kecepatan kedua (tipe memori yang paling cepat adalah L1 Cache) yang disediakan untuk mikroprosesor.
Rabu, 20 Oktober 2010
identifikasi hardware di dalam cpu
Identifikasi hardware anda dengan HWiNFO32 dan CPU-Z
Pada pengguna pc Hardcore dan softcore pastinya akan selalu memastikan dan mengetahui benar tentang spesifikasi hardware yang mereka miliki dan pastinya mereka selalu memonitor ini. Ada banyak program yang dapat membantu mengidentifikasi hardware. Namun bagi yang menginginkan tools classic dan sederhana, baru baru ini CPU-Z telah mengeluarkan versi 1.52, dengan dukungan membaca tipe graphic card anda dan sudah dapat mengenal Intel Core i5 dan Core i3 processor. CPU-Z 1.52 juga akan dapat membaca AMD hexa-core Istanbul processor dengan dukungan khusus untuk Windows 7.Selain itu, software ini mampu membaca Phenom II X4 TWKR 42, ini adalah processor termahal yang pernah AMD buat, dengan dukungan overclocking tingkat tinggi, selain itu processor ini hanya di produksi dalam jumlah yang sangat terbatas, selain itu beberapa Intel budget processors dan chipset terbaru juga sudah dapat dikenal oleh software ini, misalnya P55 dan US15W.
Anda dapat mendownload CPU-Z 1.52 dari CPUZ-info.
CPU-Z
Hardware :
1. Power Supply Unit (PSU) berfungsi untuk mengubah tegangan listrik (AC 220/230/240 V, 110/120 V) agar bisa digunakan oleh computer (DC 3,3 V, 5 V, 12 V). Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt.Power Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer.
2.Memory adalah perangkat yang berfungsi mengolah data atau intruksi. Semakin besar memori yang disediakan, semakin banyak data maupun intruksi yang dapat mengolahnya.
RAM adalah sebuah perangkat yang berfungsi untuk menyimpan data.RAM bersifat sementara atau data yang tersimpan dapat dihapus.lain halnya dengan ROM.ROM mempunyai fungsi yang sama dengan RAM tetapi ROM bersifat permanent atau data yang tersimpan tidak dapat dihapus.
3.Motherboard atau mainboard merupakan papan utama dimana terdapat komponen-
komponen serta chip controller
sistem motherboard. Pada Motherboard juga terdapat socket untukproce sso r, slot-
slot yang digunakan untuk pemasangan komponen kartu seperti VGA Card, Sound
Card, Internal Modem, dan lain-lain.
yang bertugas mengatur lalu lintas data dalam.
4.Harddisk merupakan media penyimpan yang didesain untuk dapat digunakan menyimpan data dalam kapasitas yang besar. Hal ini dilatar belakangi adanya program aplikasi yang tidak memungkinkan berada dalam 1 disket dan juga membutuhkan media penyimpan berkas yang besar misalnya database suatu instansi. Fungsi utamanya sebagai media penyimpanan atau storage data secara permanen.
Hard disk menyimpan bermacam-macam informasi, salah satunya informasi
mengenai hardware yang ada di dalam PC tersebut, lalu OS itu sendiri. Hard disk
merupakan salah satu komponen yang menentukan kinerja PC. Semakin cepat hard
disk bekerja, semakin cepat pula transfer yang dihasilkan.
5.Processor sering disebut sebagai otak dan pusat pengendali computer yang
didukung oleh kompunen lainnya. Processor adalah sebuah IC yang mengontrol
keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau
otak dari komputer.Fungsinya adalah memproses semua informasi dari input komputer yaitu mouse,
keyboard, dll yang diproses menjadi bahasa mesin yang hanya bisa dimengerti oleh
komputer sendiri semacam translator gampangnya.
Karena fungsinya begitu besar, memilih prosesor dalam membangun suatu sistem
sangat penting. Coba di arrange akan di pakai apa PC tersebut, Server, Gaming,
Workstation, Multi Proses, Editing, Administrasi, Atau cuma sekadar punya saja.
Langganan:
Postingan (Atom)
